Foreuse directionnelle horizontale D23x30DR S3

  • Double train de tiges conçu pour le forage dirigé dans la roche et les sols difficiles.
  • Moteur diesel Deutz Stage V de 100 ch (75 kW).
  • Poussée et force de traction de 106,8 kN associées à un couple maximal de 4 068 Nm.
  • Conception compacte et poids réduit d’environ 7,7 tonnes pour limiter l’impact sur les chantiers.
  • Nouvelle tête de forage RH10 graissable avec porte-sonde à 2 degrés pour davantage de précision et de réactivité.

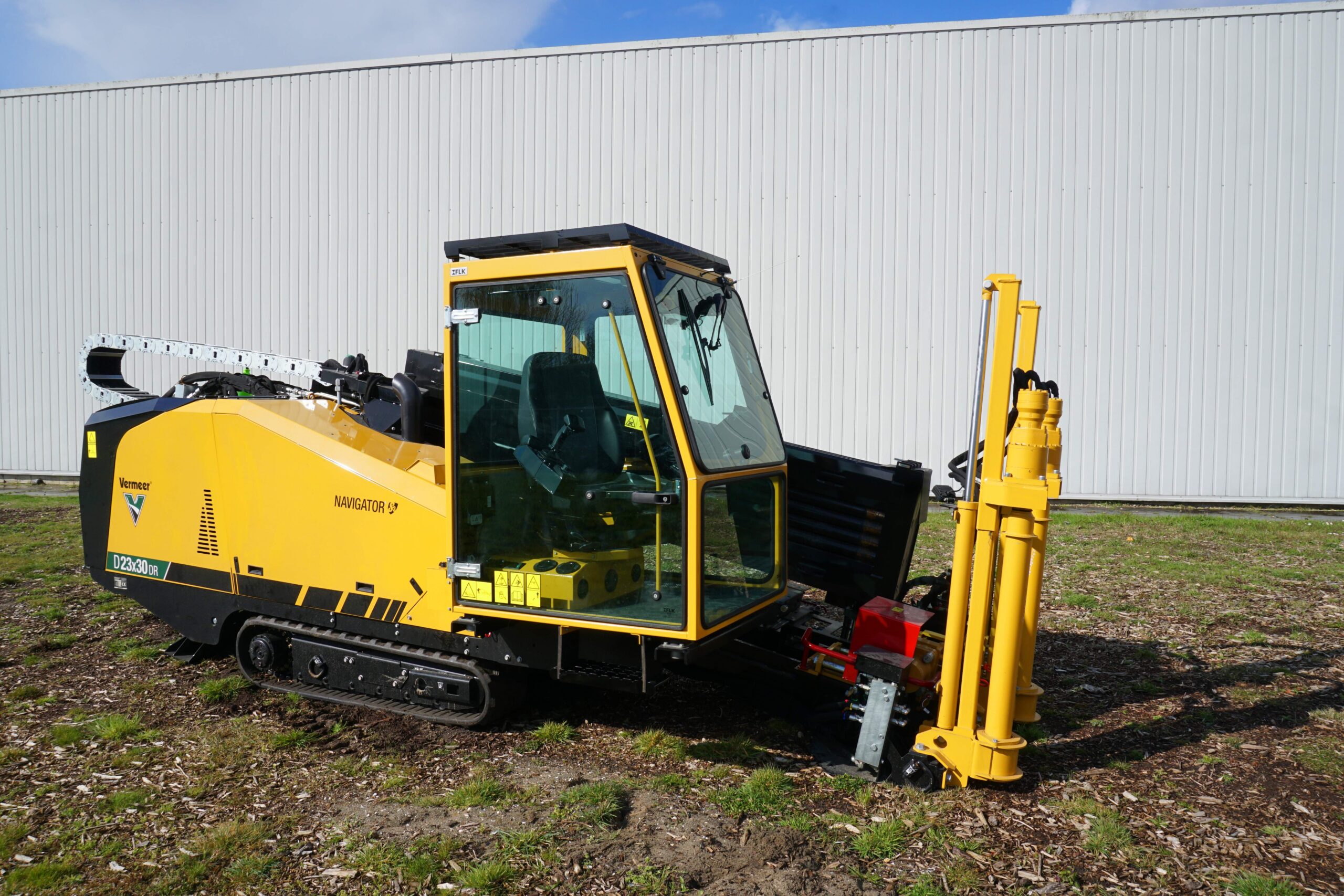

  • Cabine avec chauffage et climatisation disponible en option pour améliorer le confort de l’opérateur.

Les foreuses directionnelles Vermeer accompagnent les professionnels des réseaux dans leurs chantiers de pose sans tranchée. Conçues pour la performance et la fiabilité, elles facilitent l’installation de conduites et de câbles (eau, gaz, électricité, fibre), même dans des conditions complexes.

La gamme de foreuses directionnelles horizontales s’adapte aux contraintes du terrain : espaces restreints, sols durs ou hétérogènes, exigences de précision. Contactez Vermeer France pour choisir le modèle adapté et faire une demande de devis.

La foreuse directionnelle D23x30DR S3 est conçue pour l’installation de réseaux souterrains dans la roche et les sols difficiles. Sa technologie à double train de tiges, son moteur Deutz Stage V de 100 ch et sa conception compacte offrent puissance, précision et polyvalence sur les chantiers.

Général

Fabricant Vermeer
Modèle Foreuse directionnelle horizontale D23x30DR S3
Catégorie Travaux de canalisations et réseaux
Prix Demander un devis

General Dimensions and Weights

Length (Minimum Transport) 247in (627.4cm)
Width (Minimum Transport) 55.5in (141cm)
Height (Minimum Transport) 87.5in (222.3cm)
Weight 16900lbs (7665.7kg)
Angle of Approach 17.5deg

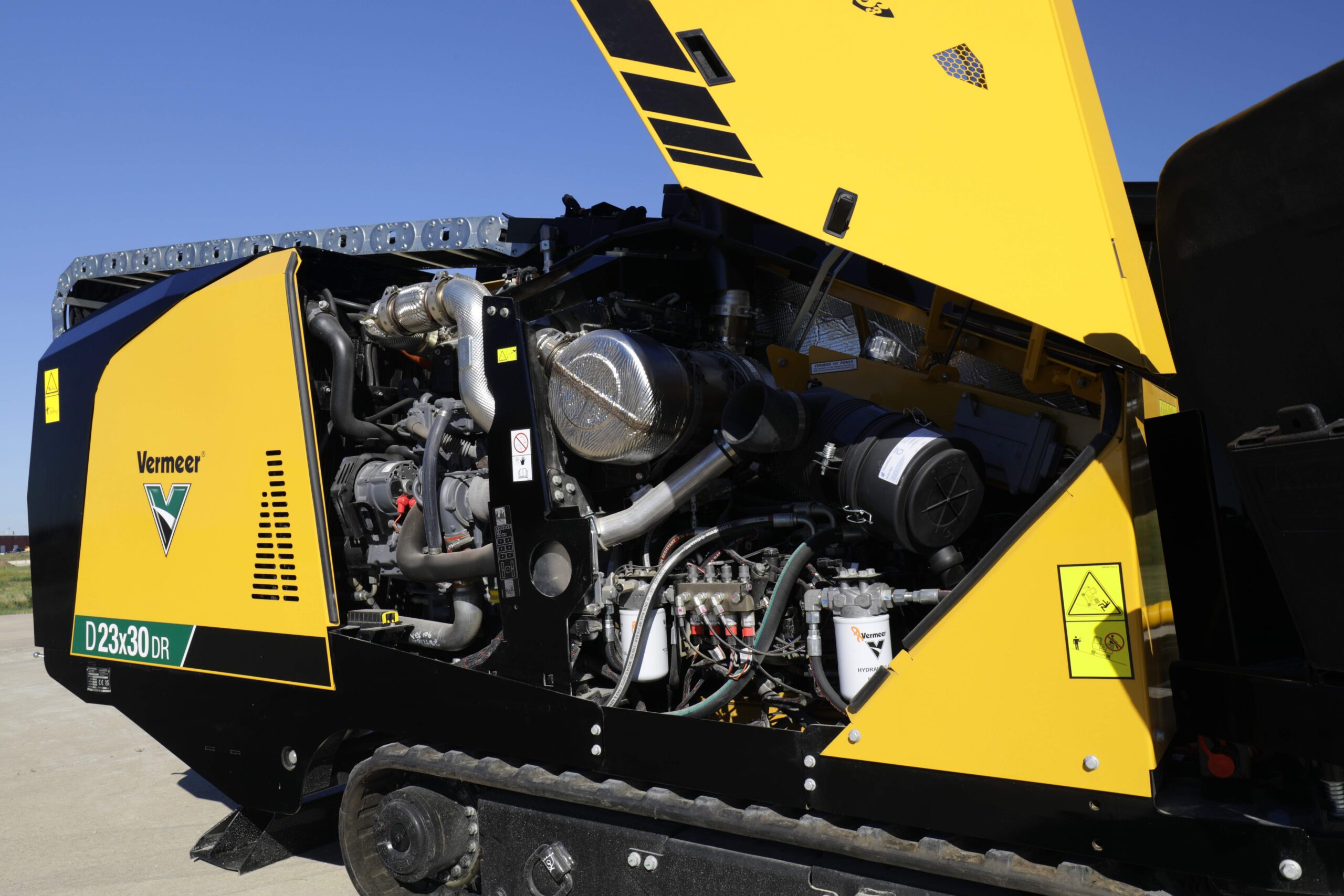

Make and Model Deutz TCD3.6L4
Fuel Type Diesel
Maximum Engine RPM 2000rpm
Gross Horsepower 100hp (74.6kw)
Aspiration Turbo
Max Fuel Consumption 5.1gph (19.3lph)
Emissions rating Tier 4 Final (EU Stage V)
Maximum Operating Angle (Fore/Aft)* 30
Maximum Operating Angle (Left/Right)* 25 left/35 right
Thrust 24000lbs (106.8kN)
Pullback 24000lbs (106.8kN)
Maximum Carriage Speed at Maximum Engine RPM 175ft/min (53.3m/min)
Maximum Spindle Torque (Low at Maximum Engine RPM) 3000ft-lb (4067.5Nm)
Maximum Spindle Speed at Max Engine RPM 200rpm
Minimum Bore Diameter 5in (12.7cm)
Maximum Ground Drive Speed at Maximum Engine RPM 3.3mph (5.3km/h)
Noise Level at Operator's Ear 80.3 dB(A)
Drill Rack Angle 13-19 deg (23.1-34.4%)
Fuel Tank 35gal (132.5L)
Maximum Flow 35gpm (132.5L/min)
Maximum Pressure 1100psi (75.8bar)

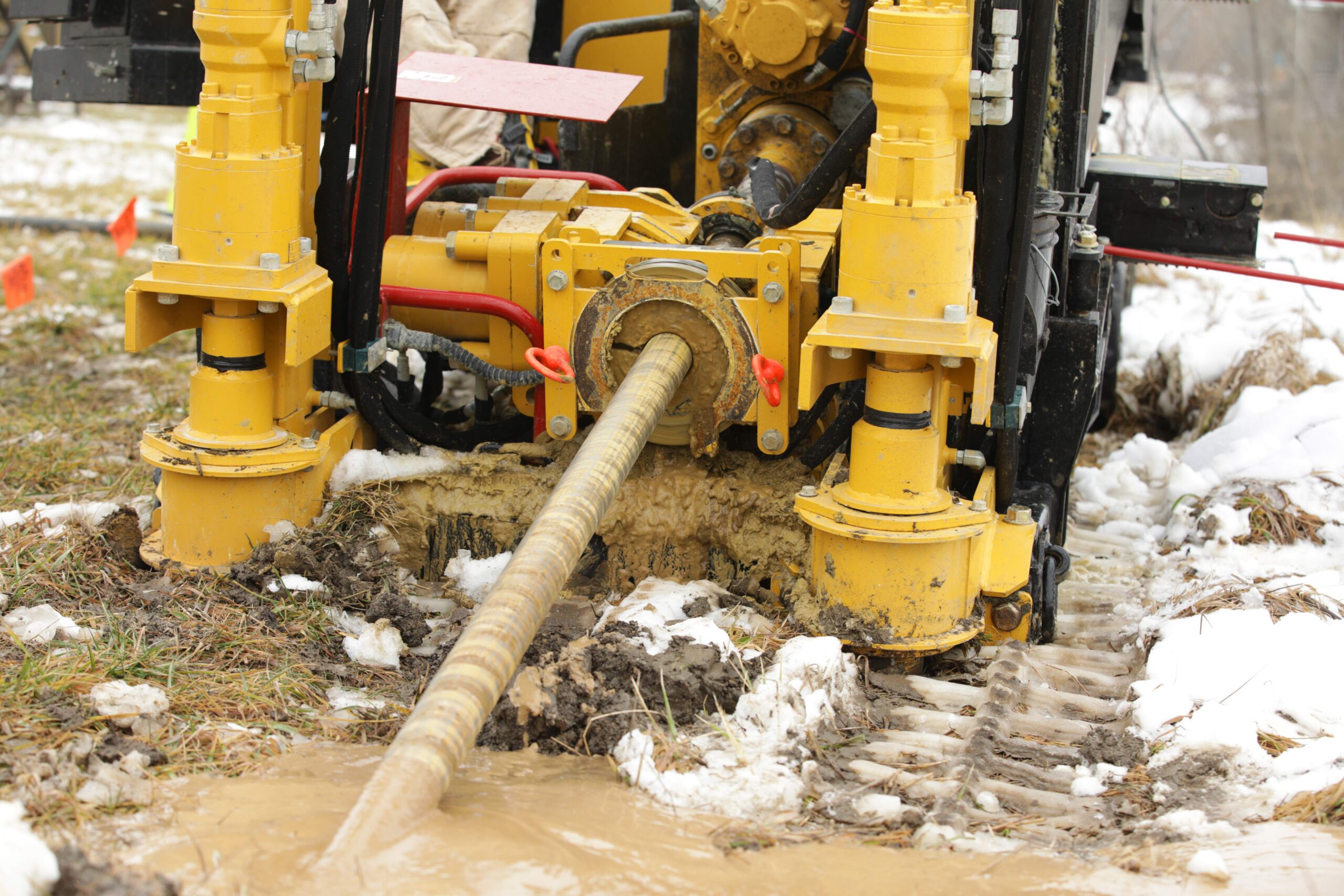

Breakout System Sliding open-top vise
Drilling Lights Standard
Flow Indicator Mud flow indicator

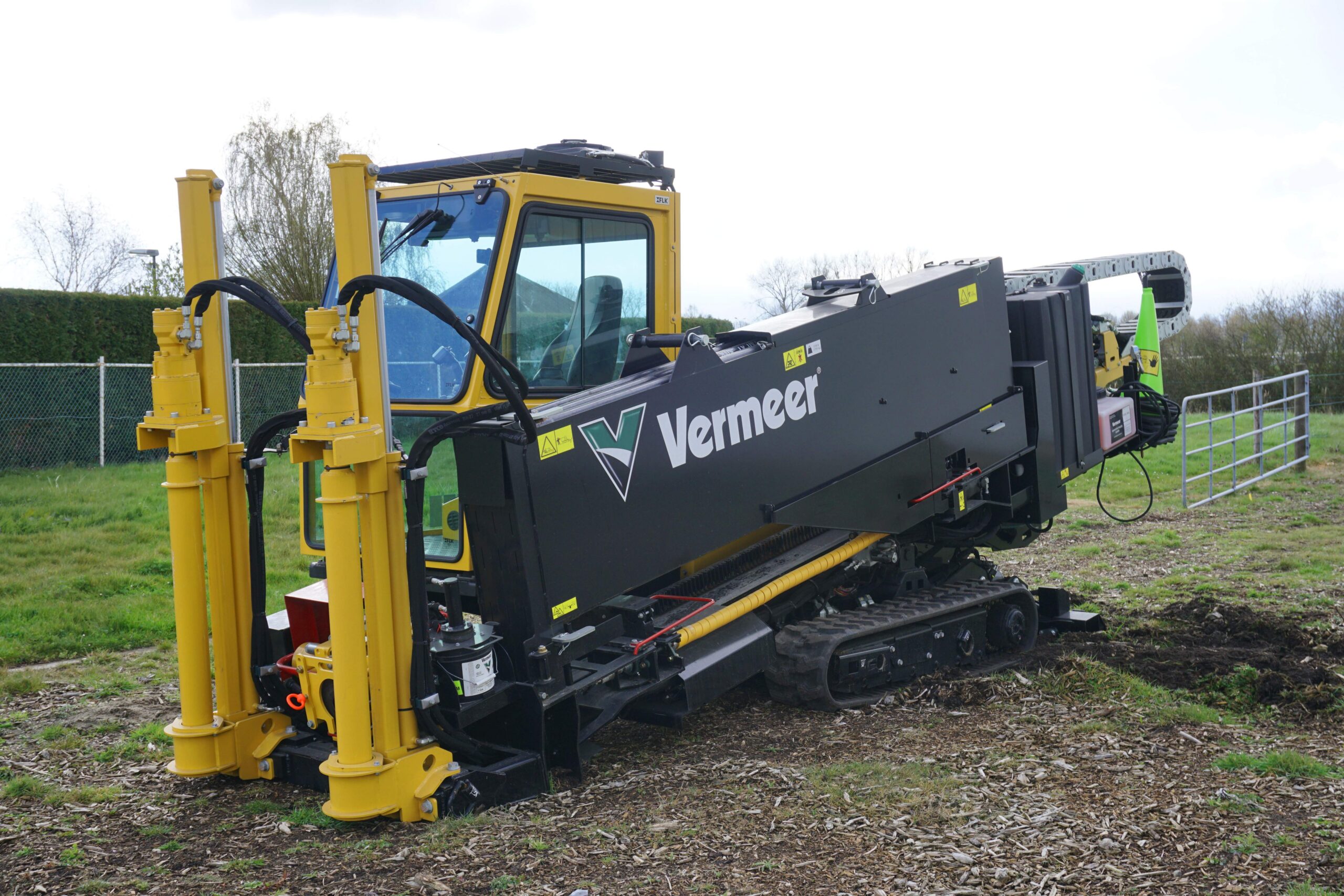

Stakedown System Standard
Strike Alert Standard

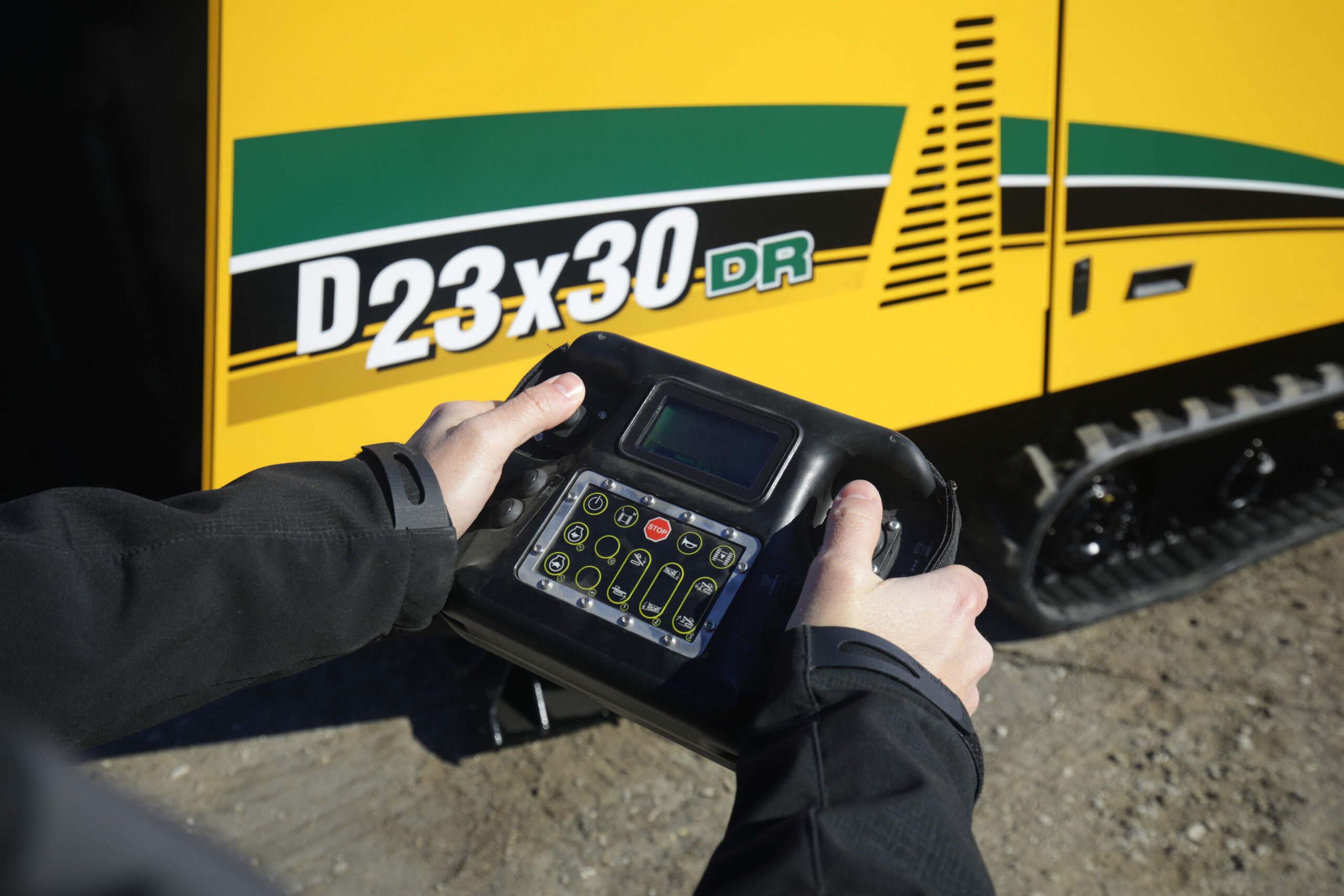

Remote Lockout Standard
Drill Rod Thread #625
Thread Type Firestick
Length 10ft (3m)
Joint Inside Diameter 1.3in (3.4cm)
Weight 75lbs (34kg)
Minimum Bend Radius 143ft (43.6m)
Weight with cab 17438lbs (7909.7kg)
Width with cab 72in (182.9cm)
Height with cab 93.7in (238cm)
