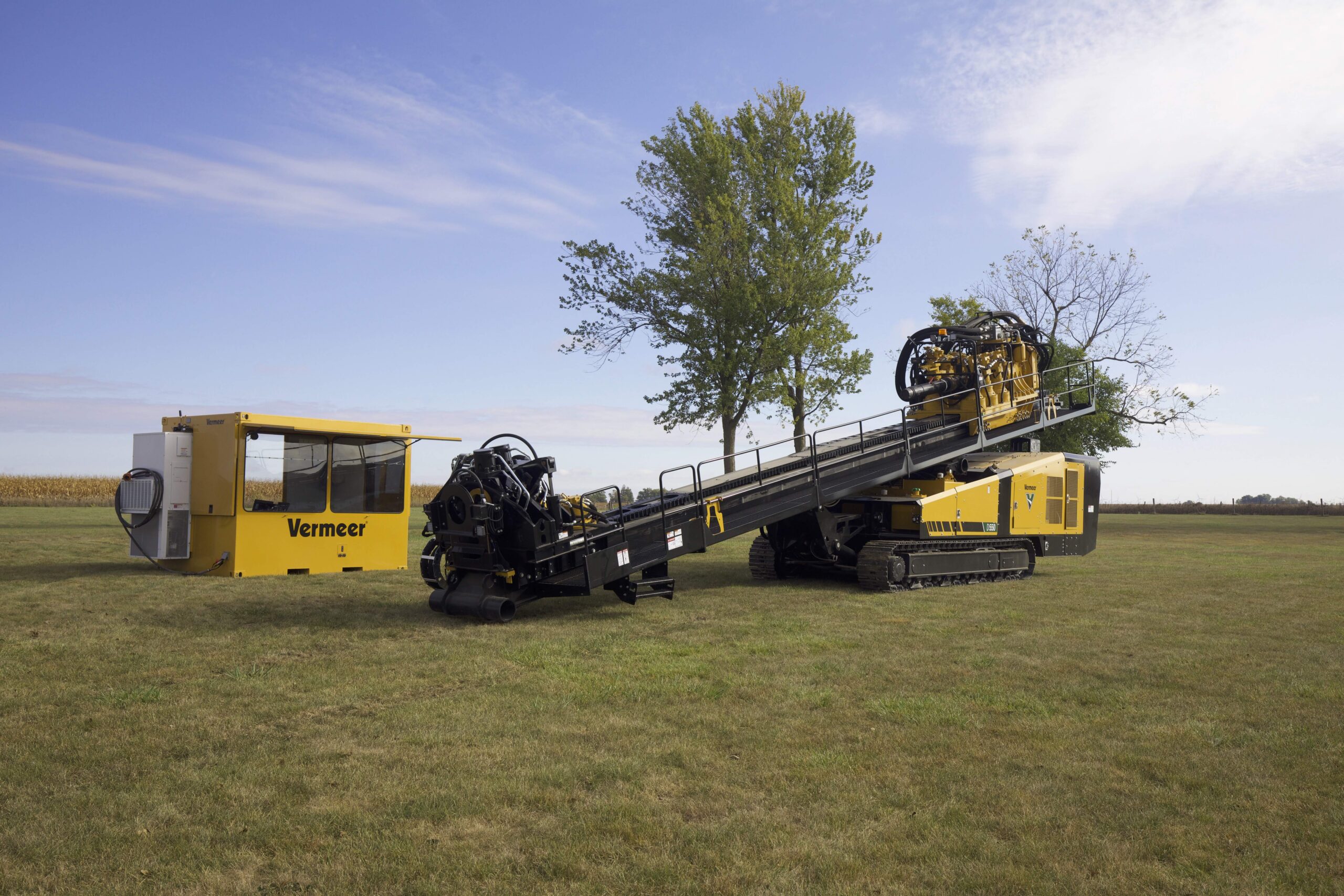

Foreuse directionnelle horizontale D550

  • Force de poussée et de traction de 2 445 kN pour les travaux de forage de grande envergure.
  • Couple maximal de 135 582 Nm permettant d’utiliser des aléseurs de plus grand diamètre.
  • Moteur diesel Caterpillar C18 ACERT Stage V de 599 ch (447 kW).
  • Commande à vitesse ultra-lente offrant un contrôle précis de la poussée dans les conditions rocheuses difficiles.
  • Étau mobile pouvant être positionné sur toute la longueur du rack pour faciliter les opérations sur les raccords.
  • Circuit de fluide de 10,2 cm conçu pour assurer un débit important avec une faible perte de pression.
  • Niveau sonore de 70 dB(A) à l’oreille de l’opérateur.

Les foreuses directionnelles Vermeer accompagnent les professionnels des réseaux dans leurs chantiers de pose sans tranchée. Conçues pour la performance et la fiabilité, elles facilitent l’installation de conduites et de câbles (eau, gaz, électricité, fibre), même dans des conditions complexes.

La gamme de foreuses directionnelles horizontales s’adapte aux contraintes du terrain : espaces restreints, sols durs ou hétérogènes, exigences de précision. Contactez Vermeer France pour choisir le modèle adapté et faire une demande de devis.

La foreuse directionnelle D550 est conçue pour les projets d’installation souterraine de grande envergure. Sa puissance de poussée et de traction, son couple élevé et sa commande à vitesse ultra-lente offrent précision et efficacité dans les conditions de forage difficiles.

Général

Fabricant Vermeer
Modèle Foreuse directionnelle horizontale D550
Catégorie Travaux de canalisations et réseaux
Prix Demander un devis

General Dimensions and Weights

Length (Minimum Transport) 651in (1653.5cm)
Width (Minimum Transport) 100in (254cm)
Height (Minimum Transport) 138in (350.5cm)
Weight 105000lbs (47627.2kg)
Angle of Approach 12deg
Make and Model Caterpillar C18 ACERT
Fuel Type Ultra low sulfur diesel
Maximum Engine RPM 1800rpm
Idle Speed 800rpm
Rated RPM 1800rpm
Gross Horsepower 599hp (446.7kw)
Displacement 1104cu-in (18.1L)
Aspiration Turbocharged aftercooled
Cooling Method Liquid
Max Fuel Consumption 29.7gph (112.4lph)
EPA Certification Family Tier 4 Final/EU Stage V
Maximum Operating Angle (Fore/Aft)* 30 deg
Maximum Operating Angle (Left/Right)* 30 deg
Thrust 550000lbs (2446.5kN)
Pullback 550000lbs (2446.5kN)
Maximum Carriage Speed at Maximum Engine RPM 105ft/min (32m/min)
Maximum Carriage Speed in Low at Maximum Engine RPM 27ft/min (8.2m/min)
Maximum Spindle Torque (Low at Maximum Engine RPM) 100000ft-lb (135582Nm)
Maximum Spindle Torque (High at Maximum Engine RPM) 38000ft-lb (51521.2Nm)
Maximum Spindle Speed (Low at Maximum Engine RPM) 26rpm
Maximum Spindle Speed at Max Engine RPM 75rpm
Maximum Ground Drive Speed at Maximum Engine RPM 2.2mph (3.5km/h)
Noise Level at Operator's Ear 70 dB(A)
Guaranteed sound power (CE-rating) 111 dB(A)
Drill Rack Angle 10-18 deg
Fuel Tank 163gal (617L)
Hydraulic Tank 210gal (794.9L)
Hydraulic System 300gal (1135.6L)
Auxiliary Pump Flow at Maximum Engine RPM 46gpm
Auxiliary Pump Relief Pressure 3000psi (206.8bar)
Thrust/Pullback Pump Flow at Max Engine RPM 210gpm (794.9L/min)
Thrust/Pullback Pump Relief Pressure 5000psi (344.7bar)
Rotation Pump Flow at Maximum Engine RPM 210gpm (794.9L/min)
Rotation Pump Relief Pressure 5500psi (379.2bar)
Hydraulic Supply Filter Rating 200 mesh
Hydraulic Return Filter Rating B_5=100-25 psi check
Breakout System Full travel vise
Drilling Lights Standard
Flow Indicator Mud pressure sensor standard
Stakedown System Base anchor-style hold down

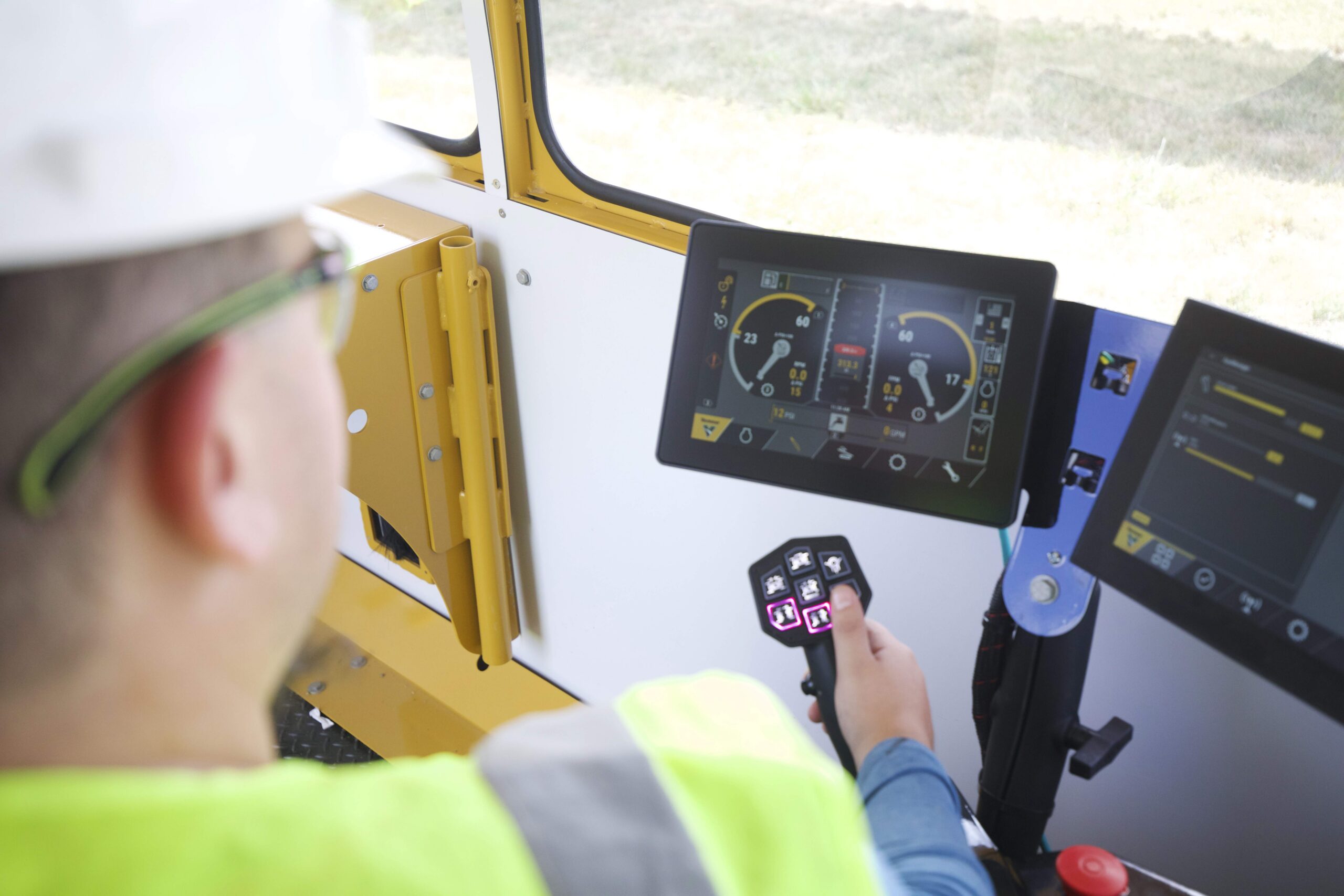

Cab Remote DC10 driller cabin
Strike Alert Standard
Remote Lockout Long-range remote lockout
Operator Presence Standard
Drill Rod Thread 30-ft random length, 5-in NC50DS
Thread Type NC-50 FHDS
Length 32ft (9.8m)
Drill Rod Thread 30-ft random length, 6-5/8 FHDS
Thread Type 6-5/8 FH or FHDS
Length 32ft (9.8m)
