Foreuse directionnelle horizontale D220x500 S3

  • Force de poussée et de traction de 1 069,4 kN pour les projets de forage de grande envergure.
  • Couple maximal réglable jusqu’à 71 316 Nm, adapté à l’utilisation d’aléseurs de grand diamètre.
  • Moteur diesel Caterpillar C13 ACERT Stage V développant 415 ch (310 kW).
  • Racks compatibles avec des tiges de 6,1 m ou 9,1 m selon les contraintes du chantier.
  • Débit de fluide de forage maximal de 1 323 L/min à une pression maximale de 8,3 MPa.
  • Vitesse de chariot pouvant atteindre 44,8 m/min pour accélérer les cycles de manipulation des tiges.

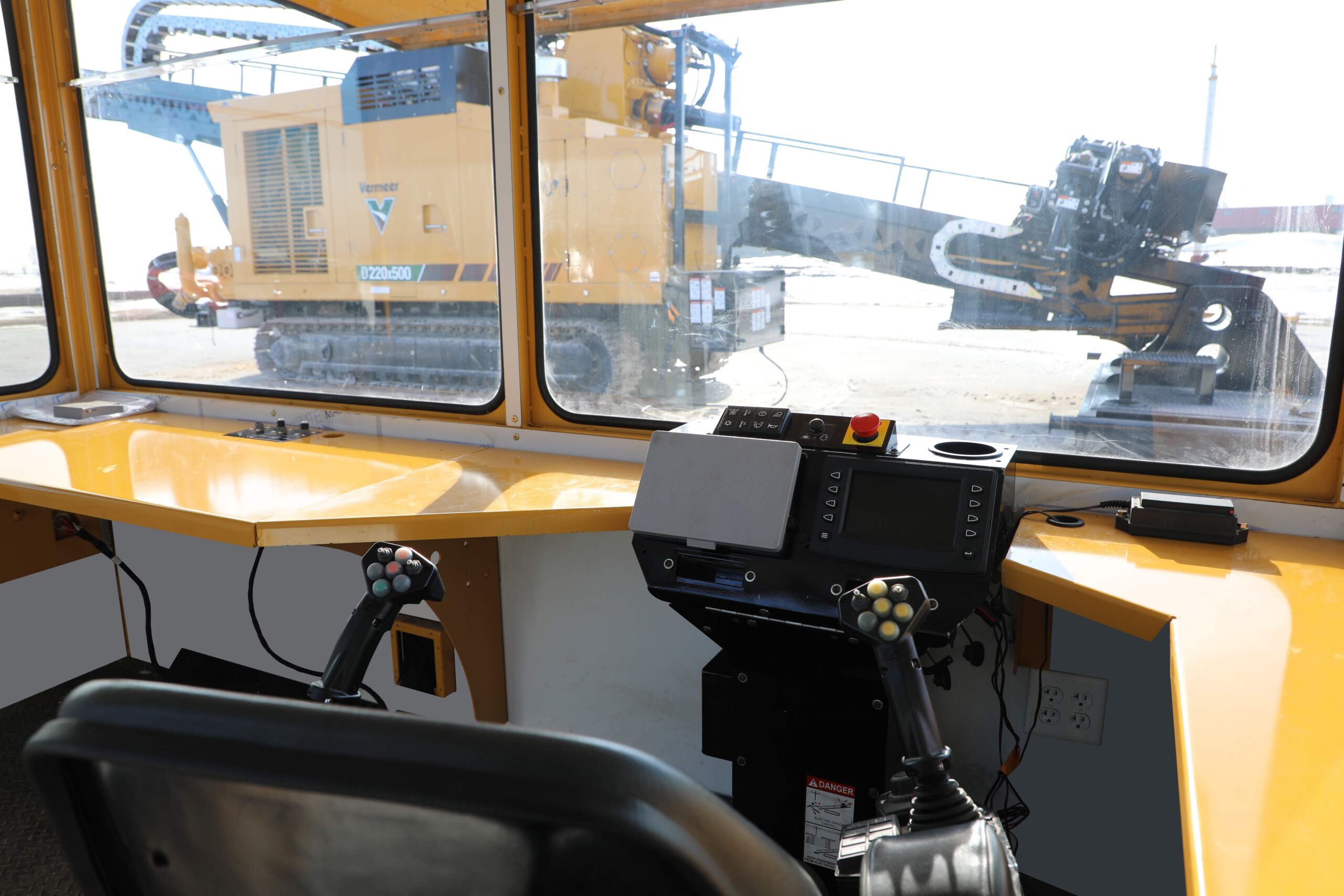

  • Choix entre une cabine embarquée et un poste de commande indépendant pour s’adapter aux préférences de l’opérateur.

Les foreuses directionnelles Vermeer accompagnent les professionnels des réseaux dans leurs chantiers de pose sans tranchée. Conçues pour la performance et la fiabilité, elles facilitent l’installation de conduites et de câbles (eau, gaz, électricité, fibre), même dans des conditions complexes.

La gamme de foreuses directionnelles horizontales s’adapte aux contraintes du terrain : espaces restreints, sols durs ou hétérogènes, exigences de précision. Contactez Vermeer France pour choisir le modèle adapté et faire une demande de devis.

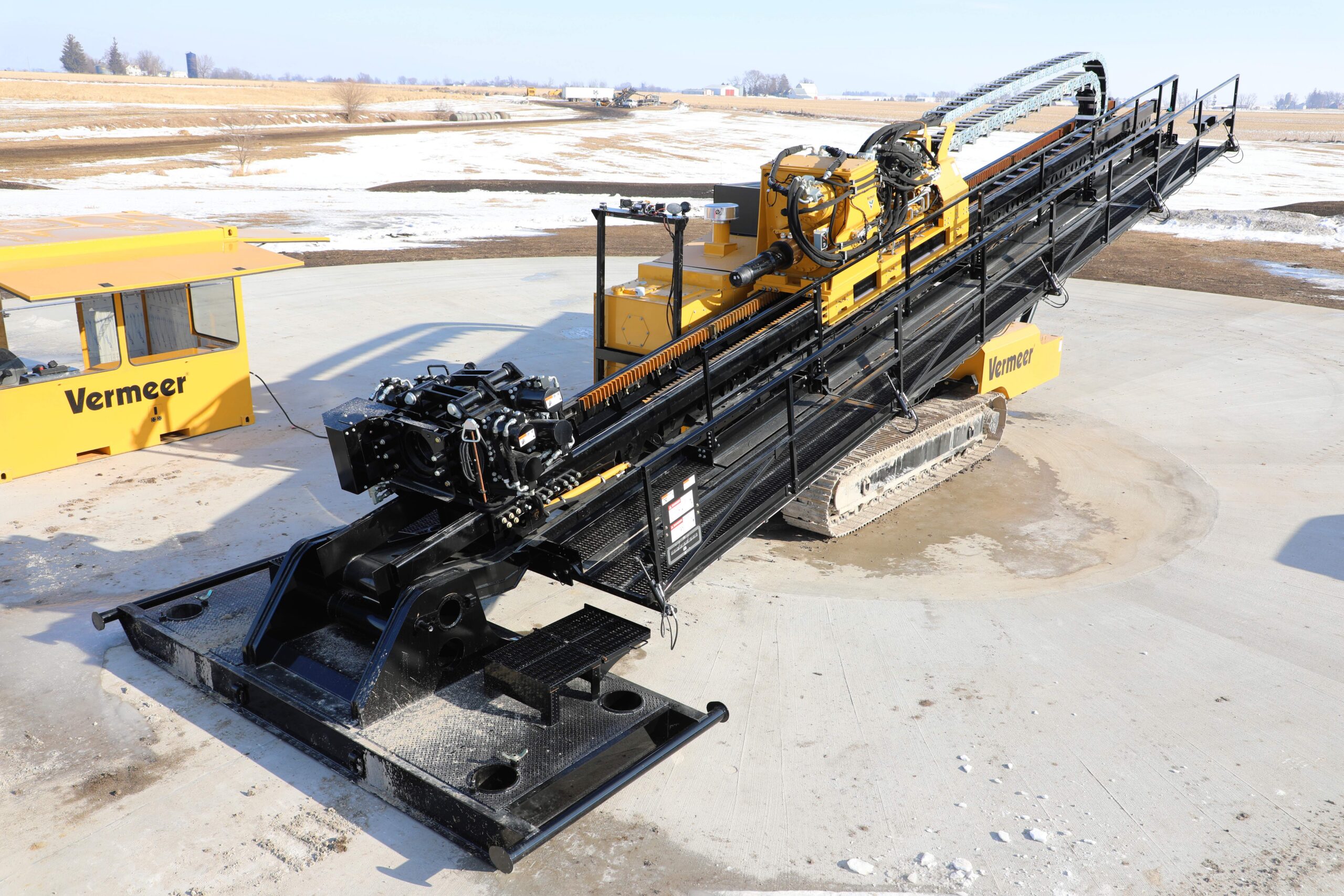

La foreuse directionnelle D220x500 S3 est conçue pour les installations souterraines de grande envergure. Sa puissance de poussée, son couple élevé et ses différentes configurations de tiges contribuent à améliorer la productivité et la polyvalence sur les chantiers.

Général

Fabricant Vermeer
Modèle Foreuse directionnelle horizontale D220x500 S3
Catégorie Travaux de canalisations et réseaux
Prix Demander un devis

General Dimensions and Weights

Length (Minimum Transport) 609in (1546.9cm)
Width (Minimum Transport) 100in (254cm)
Height (Minimum Transport) 138in (350.5cm)
Weight 88700lbs (40233.6kg)
Make and Model Caterpillar C13 ACERT Tier 4 Final (EU Stage V)
Fuel Type Ultra low sulfur diesel
Maximum Engine RPM 2100rpm
Idle Speed 800rpm
Rated RPM 2000rpm
Gross Horsepower 415hp (309.5kw)
Aspiration Turbo charged
Cooling Method Liquid
Max Fuel Consumption 21.3gph (80.6lph)
EPA Certification Family Tier 4 Final (EU Stage V)
Maximum Operating Angle (Fore/Aft)* 30 deg
Maximum Operating Angle (Left/Right)* 30 deg
Thrust 240400lbs (1069.4kN)
Pullback 240400lbs (1069.4kN)
Maximum Carriage Speed at Maximum Engine RPM 147ft/min (44.8m/min)
Maximum Carriage Speed in Low at Maximum Engine RPM 42ft/min (12.8m/min)
Maximum Spindle Torque (Low at Maximum Engine RPM) 52600ft-lb (71316.1Nm)
Maximum Spindle Torque (Medium at Maximum Engine RPM) 36200ft-lb (49080.7Nm)
Maximum Spindle Torque (High at Maximum Engine RPM) 16600ft-lb (22506.6Nm)
Maximum Spindle Speed (Low at Maximum Engine RPM) 36rpm
Maximum Spindle Speed (Medium at Maximum Engine RPM) 53rpm
Maximum Spindle Speed at Max Engine RPM 97rpm
Minimum Bore Diameter 6.1in (15.4cm)
Maximum Ground Drive Speed at Maximum Engine RPM 1.9mph (3.1km/h)
Noise Level at Operator's Ear 85 dB(A)
Drill Rack Angle Minimum: 8.5 deg (14.9%), Maximum: 16 deg (28.7%)
Fuel Tank 128gal (484.5L)
Maximum Flow 350gpm (1324.9L/min)
Maximum Pressure 1200psi (82.7bar)
Brand Weatherford Tri-Plex
Maximum Lifting Capacity 4740lbs (2150kg)
Maximum Lifting Capacity - Boom Extended/Max Reach 2530lbs (1147.6kg)
Rotation 360deg
Maximum Reach 800.1in (2032.3cm)
Umbilical Remote No

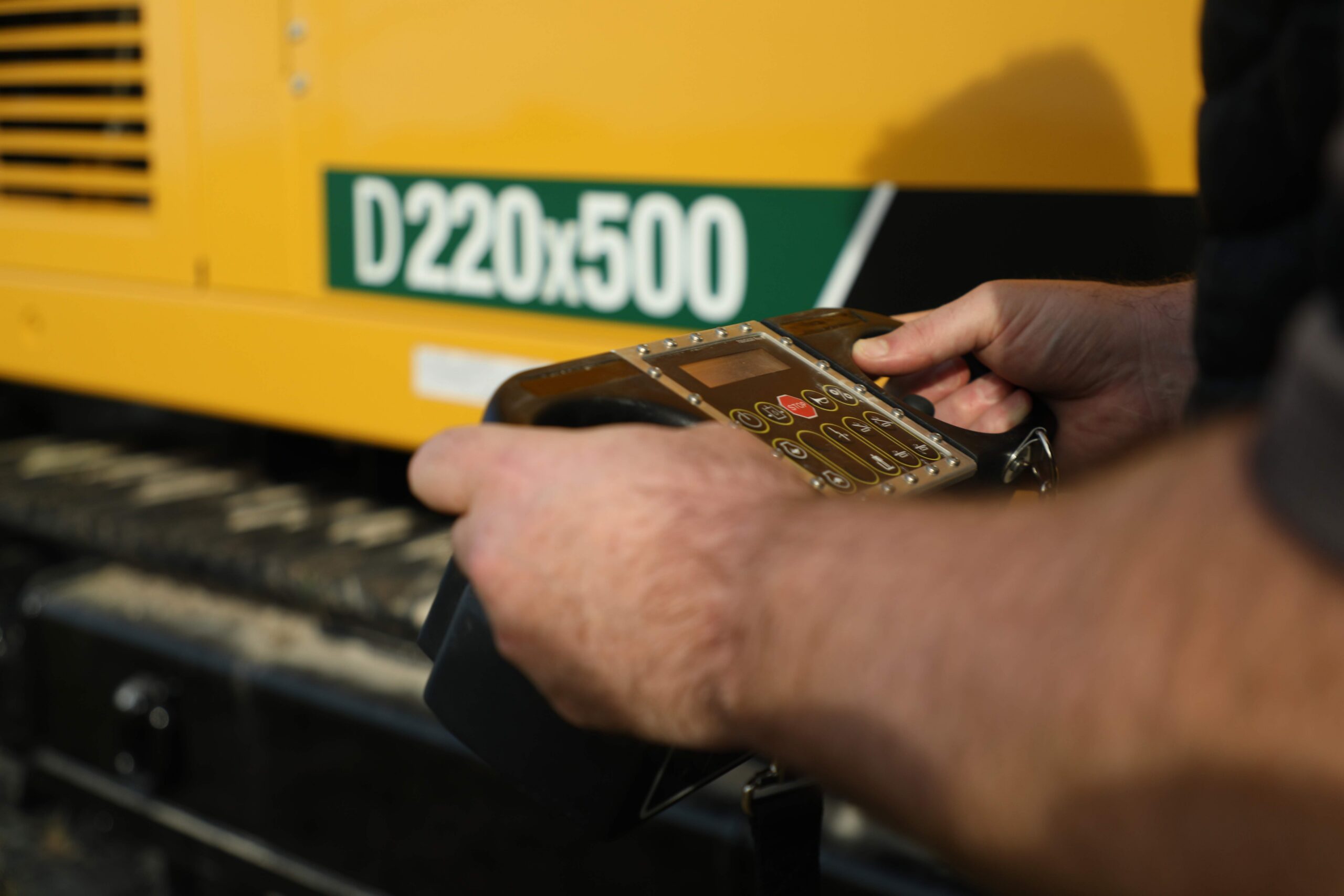

Wireless Remote Yes

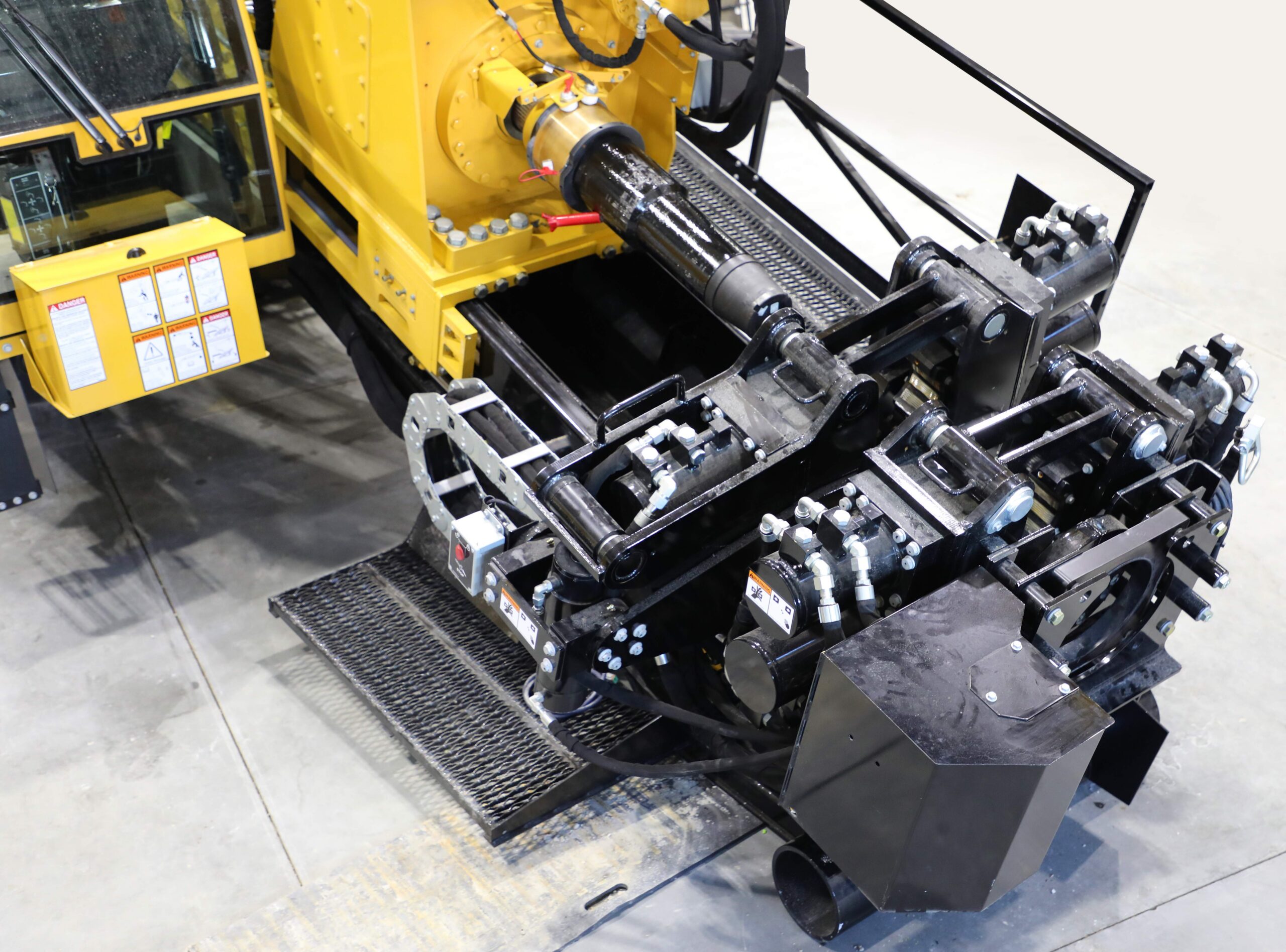

Breakout System Semi-open top vise
Drilling Lights Yes
Flow Indicator Yes
Stakedown System Yes
Cab Yes
Strike Alert Yes
Remote Lockout Yes
